27ポジションの工具ステーションで、自在なツーリングレイアウトを実現！
| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |
 |
バイト | 7本 |
| 正面固定工具 | 6本 | ||
| 背面固定工具 | 4本 | ||
| クロス回転工具 | 3本 | ||
|
カートリッジ式 回転工具 |
2Pos. | ||
|
角度調整型 回転工具 |
1Pos.（正面3本+背面3本）*typeA | ||
| B軸付回転工具 | 1Pos.（正面3本+背面3本）*typeB | ||
| ② |
 |
背面加工工具 | 8本 |
| 固定工具 | max.8本 | ||
| 回転工具 | max.8本 | ||

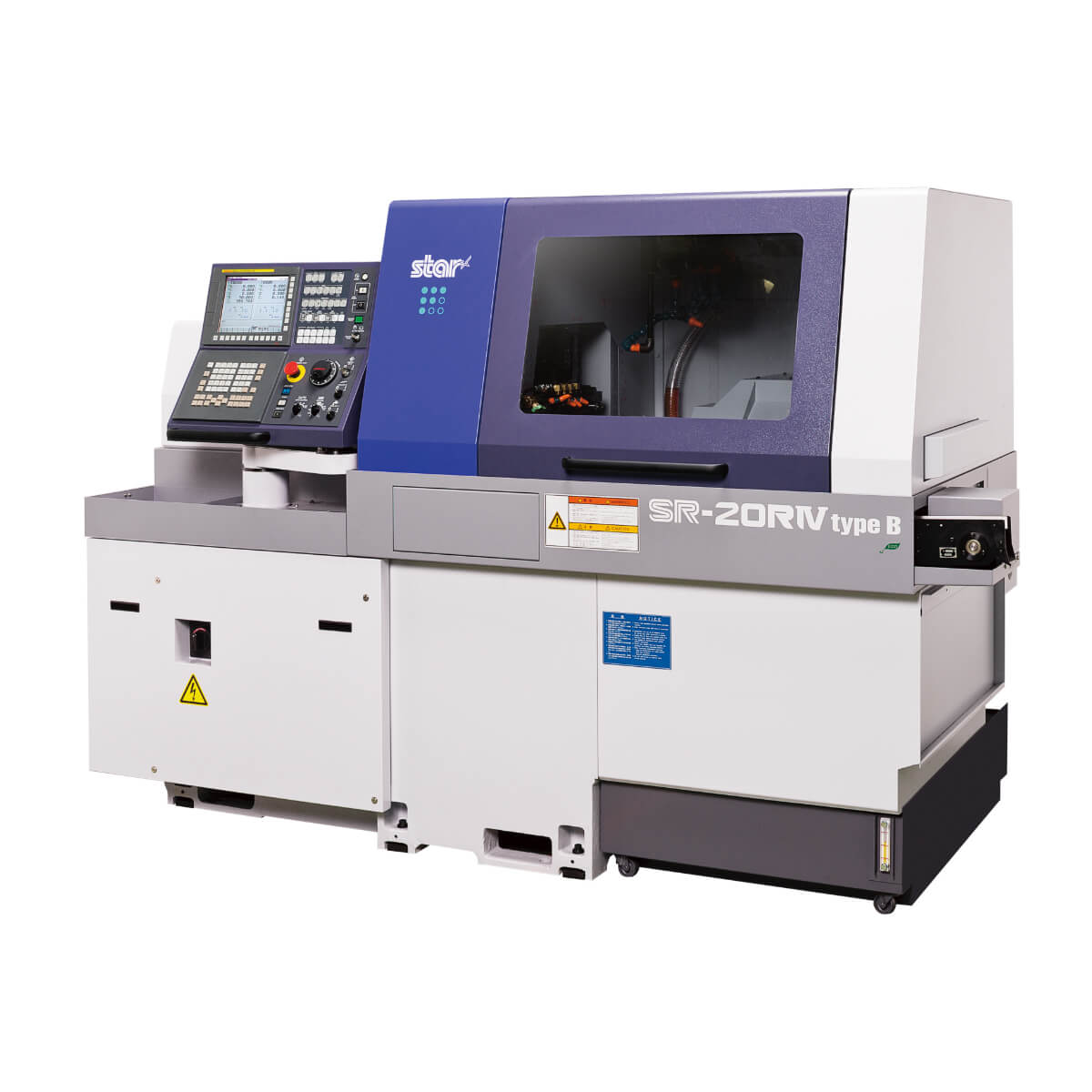

| 項目 | SR-20RⅣ | |
|---|---|---|
| 最大加工径 | ø 20mm | |
|
主軸台 最大移動量 |
標準 | 205mm |
| ノンガイドブッシュ仕様 | 材料径×2.5（max.50mm） | |
| バイト | 手前側5本+奥側2本（□12mm） | |
|
4軸スリーブ ホルダー |
刃物本数 |
正面加工固定工具：4本 背面加工固定工具：4本 |
| 最大穴明能力 | ø 12mm | |
| 最大切削タップ能力 | M10 × P1.5 | |
|
正面２軸スリーブ ホルダー |
刃物本数(スリーブ) | 2本 |
| 最大穴明能力 | ø 10mm | |
| 最大穴深さ | 100mm | |
| 回転工具 | 刃物本数 |
クロスミリング 3本 カートリッジ式 2Pos. |
| 刃物本数 [typeA] | 角度調整型回転工具 1Pos.（正面3本+背面3本） | |
| 刃物本数 [typeB] | B軸付回転工具 1Pos.（正面3本+背面3本） | |
| 最大穴明能力 | ø 10mm | |
| 最大切削タップ能力 | M8 × P1.25 | |
| 回転数 | max.8,000min-1 | |
| モーター | 2.2kw | |
| 早送り速度 | 35m/min（X1,Y1,Z1,X2,Z2）、15m/min（Y2） | |
| 主軸割り出し | C軸制御 | |
| 主軸回転数 | max.10,000min-1 | |
| 主軸モーター | 2.2kw（連続）/3.7kw（10分/25％ED） | |
| 機械寸法(幅×奥行×高) | 2,334 × 1,200 × 1,695mm | |
| 機械重量 | 2,600kg | |
| 電気設備容量 | 4.7KVA | |
| 項目 | SR-20RⅣ | ||
|---|---|---|---|
| 最大チャッキング径 | ø 20mm | ||
| 最大取り上げ部品長 | 80mm | ||
| 最大部品突き出し長 | 30mm | ||
|
バック 8軸ユニット |
刃物本数 | 8本 | |
| 最大穴明能力 | 固定工具 | ø 12mm | |
| 回転工具 | ø 6mm | ||
|
最大 切削タップ能力 |
固定工具 | M10 × P1.5 | |
| 回転工具 | M5 × P0.8 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.10,000min⁻¹ | ||
| サブスピンドルモーター | 2.2kw（連続）/3.7kw（10分/25%ED） | ||
