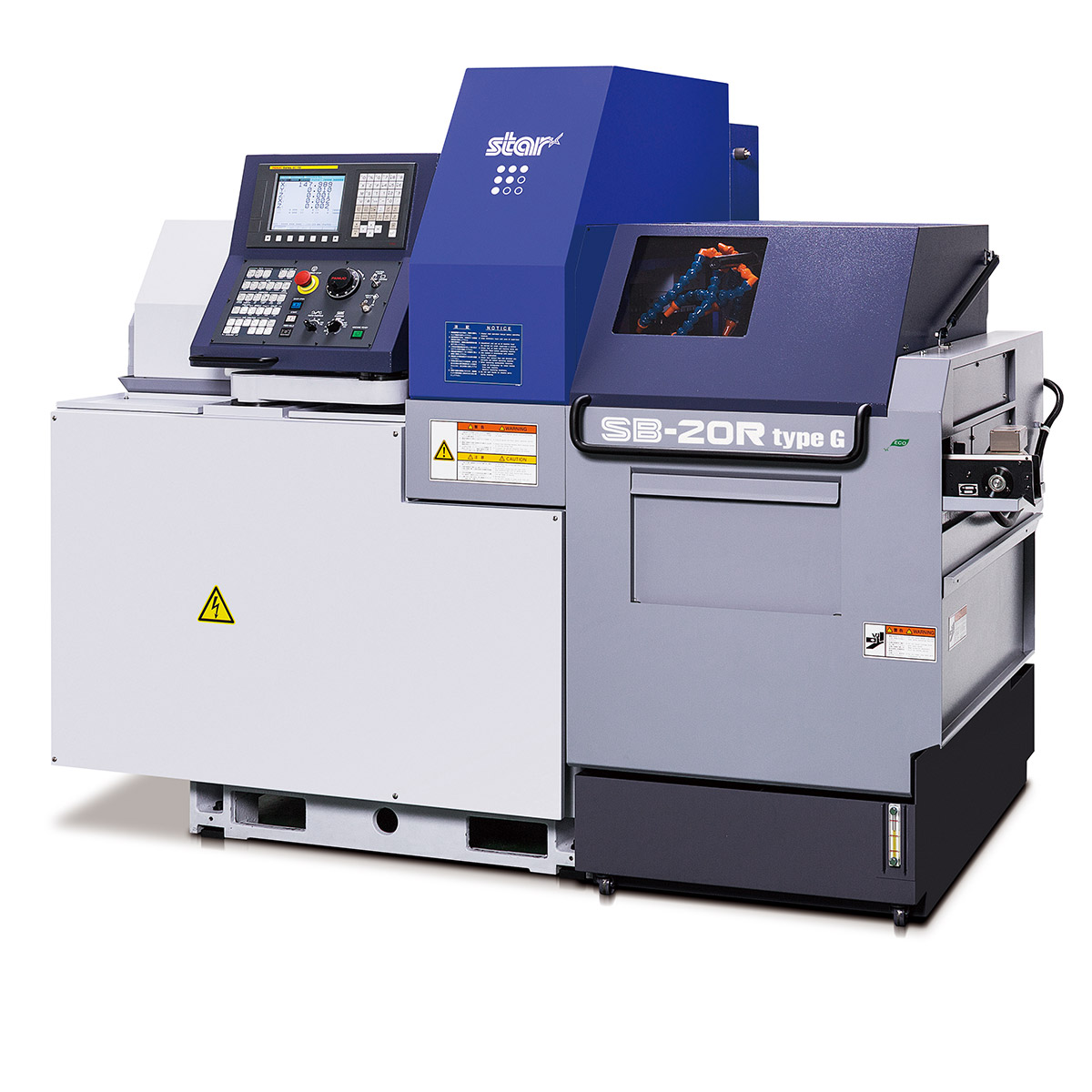

SB-16R/20R type G

SB-16R/20R type G

G.B./N.G.B. 切替え機能を装備したSB-Rシリーズ最新モデル、登場!

刃物台

  刃物台構成 ツーリング
クロスドリルユニット
4軸型

刃物台
バイト(□12mm) 6本
バイト(□10mm) 7本
正面固定工具 4本
背面固定工具 4本
回転工具 4本
クロスドリルユニット
5軸型

刃物台
バイト(□12mm) 6本
バイト(□10mm) 7本
正面固定工具 4本
背面固定工具 4本
回転工具 5本
カートリッジ式
クロスドリルユニット
5軸型/5軸高速型

刃物台
バイト(□12mm) 6本
バイト(□10mm) 7本
正面固定工具 4本
背面固定工具 4本
回転工具 2本
カートリッジ式 3Pos
刃物台 背面加工工具 4本
固定工具 max.4本
回転工具 max.4本
刃物台

標準機械仕様

項目 SB-16R/20R type G
最大加工径 ø 16mm / ø 20mm
主軸台最大移動量 標準 205mm
ノンガイドブッシュ仕様 材料径 × 2.5 (max.50mm)
バイト 6本(□12mm) / 7本(□10mm)
4軸スリーブ
ホルダー
刃物本数 正面加工固定工具:4本
背面加工固定工具:4本
最大穴明能力 ø 12mm
最大切削タップ能力 M10 × P1.5
回転工具 刃物本数 4~10本:OP含む
最大穴明能力 ER16 ø 7mm
ER11 ø 6mm
最大切削タップ能力 ER16 M6 × P1.0
ER11 M5 × P0.8
回転数 ER16 max.6,000min-1
ER11 max10,000min-1
モーター 1.0kw(連続) / 1.2kw(5分/30%ED)
早送り速度 35m/min(X1,Y1,Z1,X2,Z2)
主軸割り出し C軸制御
主軸回転数 max.10,000min-1
主軸モーター 2.2kw(連続) / 3.7kw(10分/25%ED)
機械寸法(幅×奥行×高) 2,070 × 1,177 × 1,760mm
機械重量 1,750kg
電気設備容量 3.7KVA

バックアタッチメント仕様

項目 SB-16R/20R type G
最大チャッキング径 ø 16mm / ø 20mm
最大取り上げ部品長 80mm
最大部品突き出し長 30mm
バック
4軸ユニット
刃物本数 4~6本:OP
最大穴明能力 固定工具 ø 8mm
回転工具 ø 6mm
最大
切削タップ能力
固定工具 M6 × P1.0
回転工具 M5 × P0.8
サブスピンドル割り出し C軸制御
サブスピンドル回転数 max.9,000min-1
サブスピンドルモーター 0.55kw(連続) / 1.1kw(15分/40%ED)
