大径ワークの複合加工マシンはいま、一段と高機能・高生産・高精度へ
| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |
 |
バイト | 7本 |
| 正面固定工具 | 5本 | ||
| 背面固定工具 | 5本 | ||
| 回転工具 | 4本 | ||
| カートリッジ式 | 2Pos | ||
|
角度調整型 回転工具 |
1pos.（正面3本+背面3本） *typeA |
||
| B軸付回転工具 |
1pos.（正面3本+背面3本） *typeB |
||
| ② |
 |
背面加工工具 | 8本 |
| 固定工具 | max.8本 | ||
| 回転工具 | max.8本 | ||

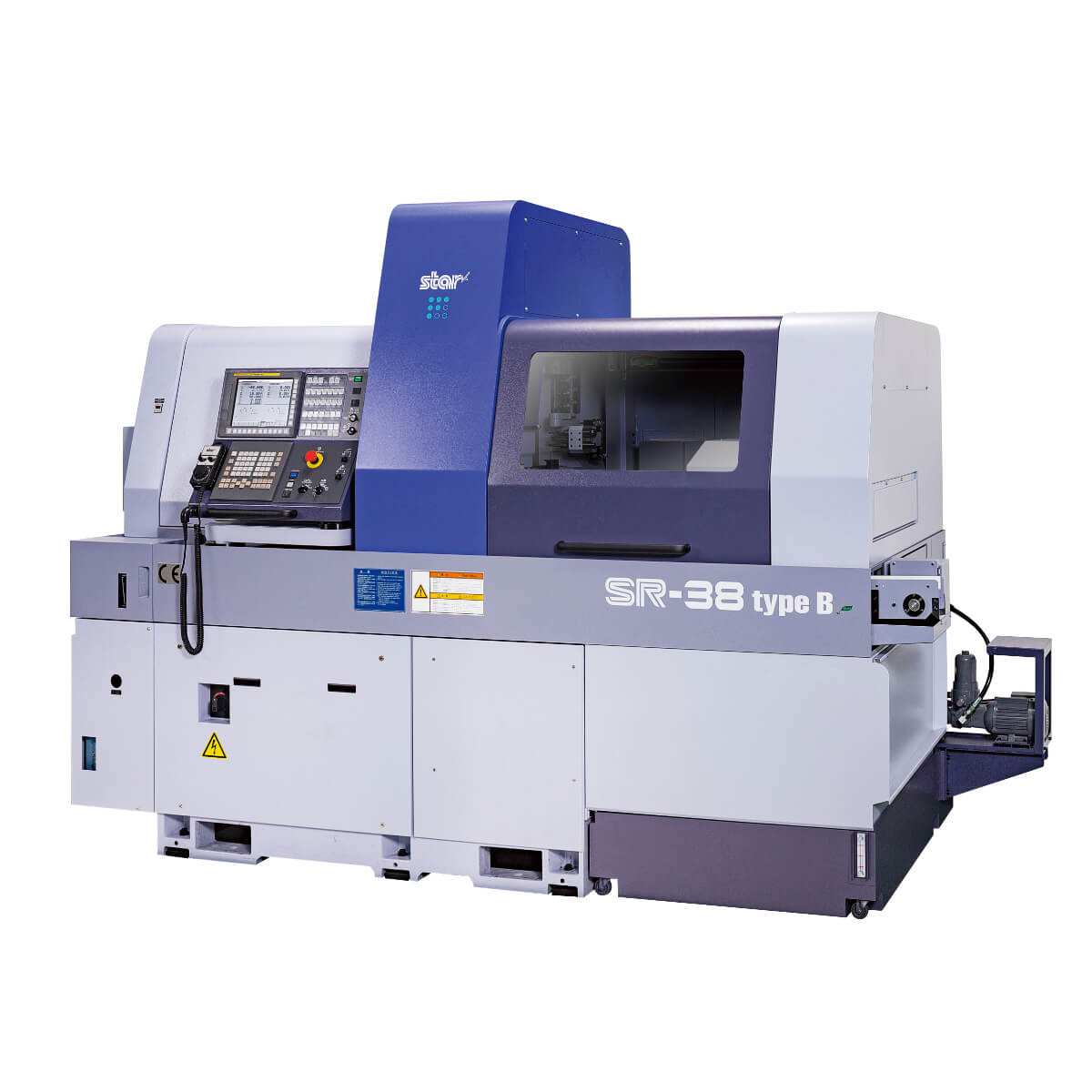

| 項目 | SR-38 | |
|---|---|---|
| 最大加工径 | ø 38mm | |
|
主軸台 最大移動量 |
標準 | 320mm |
| R.M.G.B.装置使用時 | 288mm | |
| ノンガイドブッシュ仕様 | 95mm | |
| バイト | 手前側 | 5本（□20mm×1本+□16mm×4本） |
| 奥側 | 2本（□16mm） | |
|
5軸スリーブ ホルダー |
刃物本数 |
正面加工固定工具：5本 背面加工固定工具：5本 |
| 最大穴明能力 | ø 23mm | |
| 最大切削タップ能力 | M16 × P2.0 | |
| 回転工具 | 刃物本数 |
クロスミリング 4本 カートリッジ式 2Pos. |
| 刃物本数 [typeA] | 角度調整型回転工具 1Pos.（正面3本+背面3本） | |
| 刃物本数 [typeB] | B軸付回転工具 1Pos.（正面3本+背面3本） | |
| 最大穴明能力 | ø 10mm | |
| 最大切削タップ能力 | M8 × P1.25 | |
| 回転数 | max.6,000min-1 | |
| モーター | 2.2kw(連続) / 4.0kw(5分/30%ED) | |
| 早送り速度 | 36m/min（X1,Y1,Z1,X2,Z2）、24m/min（Y2,X3） | |
| 主軸割り出し | C軸制御 | |
| 主軸回転数 | max.7,000min-1 | |
| 主軸モーター | 7.5kw（連続）/11.0kw（10分/25％ED） | |
| 機械寸法(幅×奥行×高) | 2,740 × 1,315 × 2,120mm | |
| 機械重量 | 4,300kg | |
| 電気設備容量 | 15.9KVA | |
| 項目 | SR-38 | ||
|---|---|---|---|
| 最大チャッキング径 | ø 38mm | ||
| 最大取り上げ部品長 | 150mm | ||
| 最大部品突き出し長 | 70mm | ||
|
バック 8軸ユニット |
刃物本数 | 8本 | |
| 最大穴明能力 | 固定工具 | ø 14mm | |
| 回転工具 | ø 8mm | ||
|
最大 切削タップ能力 |
固定工具 | M12 × P1.75 | |
| 回転工具 | M6 × P1.0 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.7,000min⁻¹ | ||
| サブスピンドルモーター | 3.7kw（連続）/5.5kw（10分/40%ED） | ||
