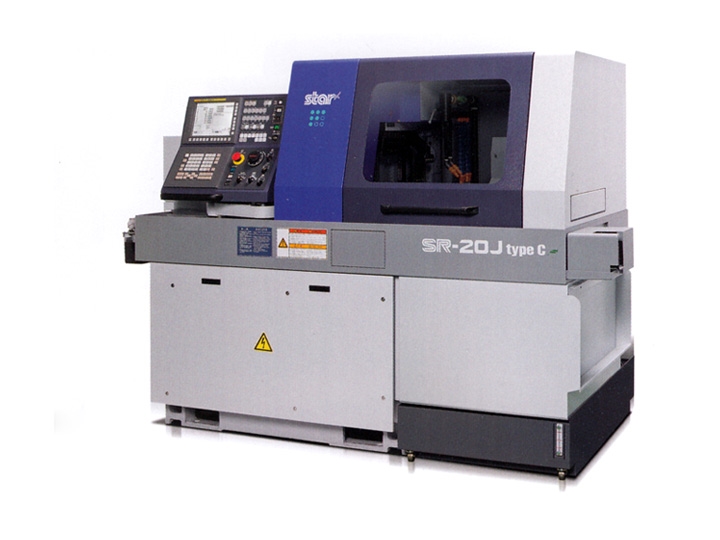

SR-20J type C

SR-20J type C

バージョンアップで一段と多彩な加工性能を備えたSR登場。

SR-20J type C
  • ECO
  • RMGB
  • スラント型すべり案内面

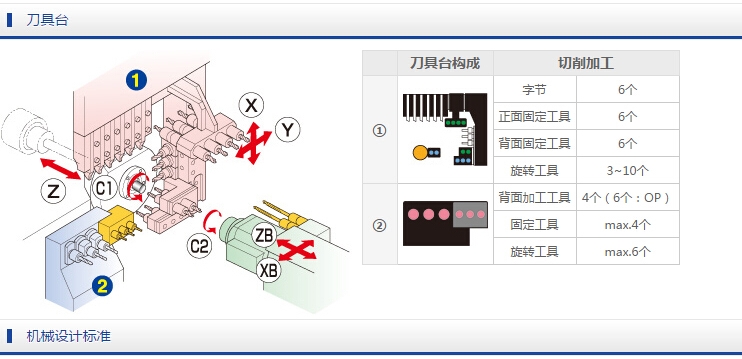

刃物台

  刃物台構成 ツーリング
刃物台 バイト 6本
正面固定工具 6本
背面固定工具 4本
回転工具 3〜10本
刃物台 背面加工工具 4本(6本:OP)
固定工具 max.4本
回転工具 max.6本
刃物台

標準機械仕様

項目 SR-20J type C
最大加工径 ø 20mm
主軸台最大移動量 標準 205mm
R.M.G.B.装置使用時 172mm
バイト 6本(□12mm)
4軸スリーブ
ホルダー
刃物本数 正面加工固定工具:4本
背面加工固定工具:4本
最大穴明能力 ø 10mm
最大切削タップ能力 M8 × P1.25
正面2軸スリーブ
ホルダー
刃具本数(スリーブ) 2本
最大穴明能力 ø 8mm
最大穴深さ 100mm
回転工具 刃物本数 3~10本:OP含む
最大穴明能力 ø 8mm
最大切削タップ能力 M6×P1.0
回転数 max.8,000min-1
モーター 1.2kw
早送り速度 35m/min(X,Y,Z,XB,ZB)
主軸割り出し C軸制御
主軸回転数 max.10,000min-1
主軸モーター 2.2kw(連続)/3.7kw(15分/60%ED)
機械寸法(幅×奥行×高) 2,250 × 1,200 × 1,700mm
機械重量 2,200kg
電気設備容量 5.2KVA

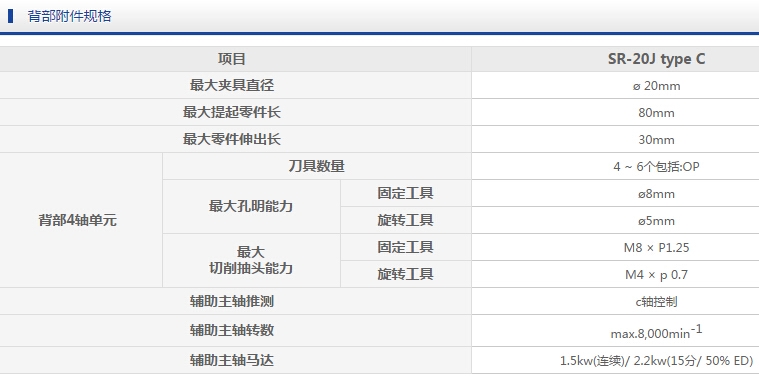

バックアタッチメント仕様

項目 SR-20J typeC
最大チャッキング径 ø 20mm
最大取り上げ部品長 80mm
最大部品突き出し長 30mm
バック
4軸ユニット
刃具本数 4〜6本:OP
最大穴明能力 固定工具 ø 8mm
回転工具 ø 5mm
最大
切削タップ能力
固定工具 M8 × P1.25
回転工具 M4 × P0.7
サブスピンドル割り出し C軸制御
サブスピンドル回転数 max.8,000min-1
サブスピンドルモーター 1.5kw(連続)/2.2kw(15分/50%ED)
