スターの新領域、それは主軸固定型の新時代
| ① | |
|---|---|
 |
|
| バイト(□20mm) | max.2本/面 |
| 正面固定工具 | max.3本/面 |
| 背面固定工具 | max.3本/面 |
| 回転工具 | max.2本/面 |
| ② | |
|---|---|
 |
|
| バイト(□20mm) | max.2本/面 |
| 正面固定工具 | max.3本/面 |
| 背面固定工具 | max.3本/面 |
| 回転工具 | max.2本/面 |

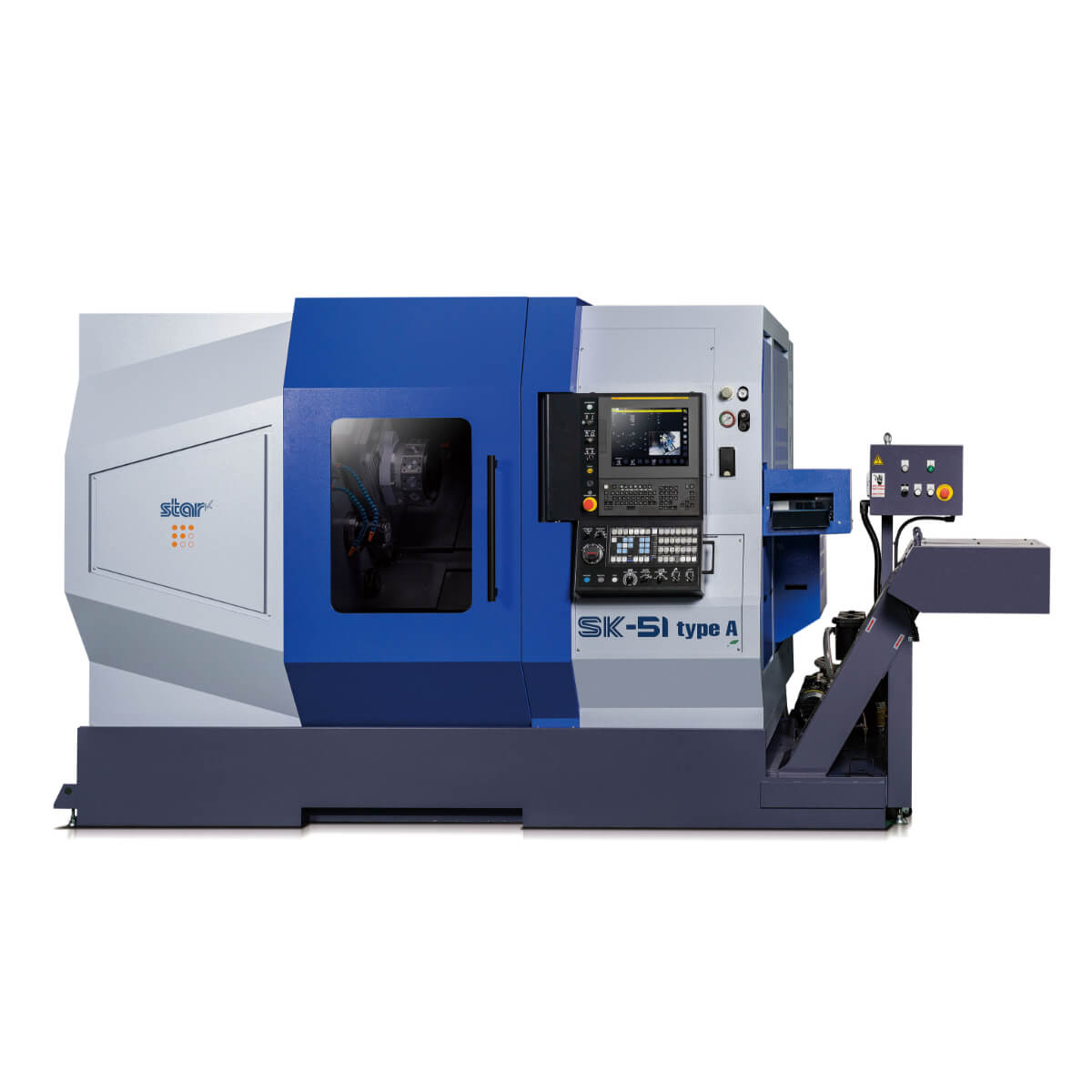

| 項目 | SK-51 type A | ||
|---|---|---|---|
| メイン主軸 | 最大加工径 | ø 51mm | |
| 最大加工長 | 125mm | ||
| 主軸回転数 | max.5,000min-1 | ||
| 主軸モーター | 7.5kw(連続) / 15.0kw(10分/15%ED) | ||
| 主軸割り出し | C軸制御 | ||
| 主軸貫通穴 | ø 52.5mm | ||
| チャッキング形式 | 油圧式回転シリンダー | ||
| サブ主軸 | 最大加工径 | ø 51mm | |
| 最大取上げ製品長 | 125mm | ||
| 最大製品突出し長 | 80mm | ||
| 主軸回転数 | max.5,000min-1 | ||
| 主軸モーター | 7.5kw(連続) / 11.0kw(15分/25%ED) | ||
| 主軸割り出し | C軸制御 | ||
| 主軸貫通穴 | ø 52.5mm | ||
| チャッキング形式 | 油圧式回転シリンダー | ||
|
PATH1 刃物台 |
型式 | 12面タレット | |
| 工具本数 | バイト | □20mm (max.2本/面) | |
| スリーブ | max.3本/面 | ||
| 回転工具 | max.2本/面 | ||
| 回転工具 | 回転数 | max.6,000min-1 | |
| モーター | 4.5kw(連続) / 7.5kw(5分/30%ED) | ||
| 最大穴明け | ø 16mm | ||
| 最大タップ | M12 × P1.75 | ||
| ミリング | ø 20mm | ||
|
PATH2 刃物台 |
型式 | 12面タレット | |
| 工具本数 | バイト | □20mm (max.2本/面) | |
| スリーブ | max.3本/面 | ||
| 回転工具 | max.2本/面 | ||
| 回転工具 | 回転数 | max.6,000min-1 | |
| モーター | 4.5kw / 7.5kw(5分/30%ED) | ||
| 最大穴明け | ø 16mm | ||
| 最大タップ | M12 × P1.75 | ||
| ミリング | ø 20mm | ||
| 早送り速度 |
20m/min (X1,X2) 15m/min (Y1,Y2) 40m/min (Z1,Z2,ZB) |
||
| 機械寸法（幅×奥行×高） | 2,800 × 2,070 × 2,130 ㎜ | ||
| 機械重量 | 6,600 kg | ||
